マルチカラーマトリクスの使い方

せつぞくせってい

プログラミング画面で、左上の「メニュー」から「せつぞくせってい」を開きます
V2～V9 のいずれかに、プルダウンメニューから「マルチカラーマトリクス」
を選択し割り当てます
表示パターンを作成する

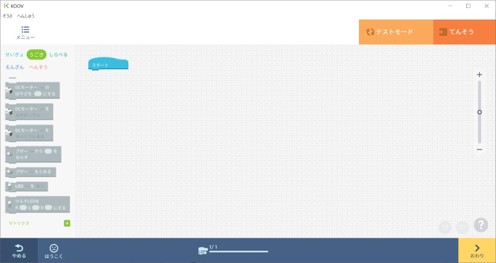

左パレットの「うごき」の一番下にある「マトリクス」の右の「＋」を
左クリックまたはタップします

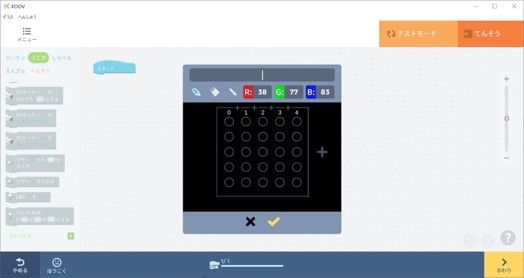

パターン作成のモーダルが開きます

一番上のカーソルが表示される箇所にパターン名(例：banana)を入力して
名前を付けます
＊一番初めの文字は数字は不可となっています

パターン作成

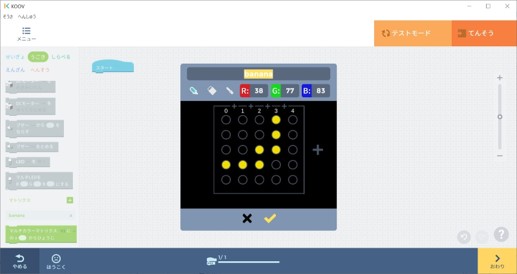

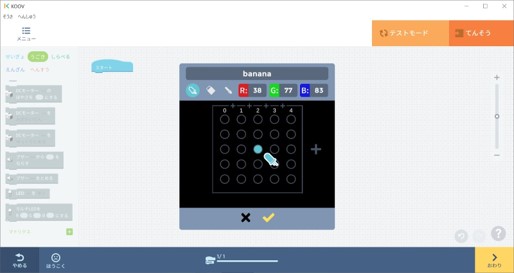

モーダルの左上のLEDのアイコンを左クリックまたはタップします
マウスカーソルが、LEDアイコンの形になります

マウスカーソルがLEDアイコンの形の状態で、マルチカラーマトリクスの
LEDを光らせたい点を左クリックまたはタップします

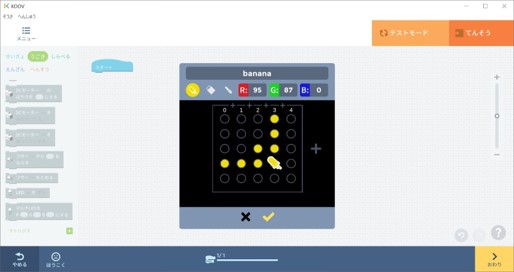

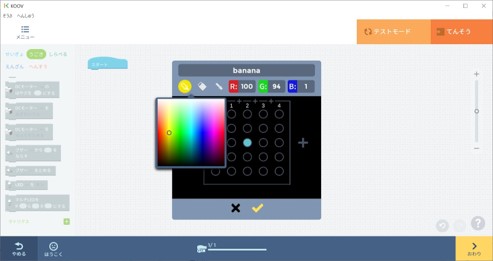

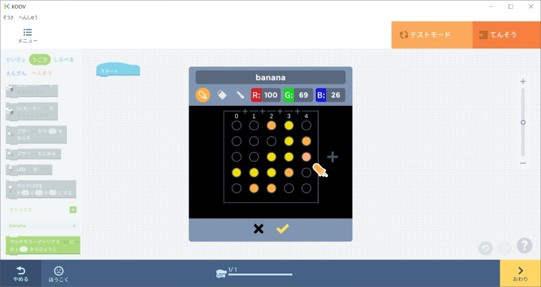

光らせるLEDの色を変えたい場合には、もう一度モーダル左上のLEDのアイコンを
左クリックまたはタップします。色選択のモーダルが開きます

左クリックまたはタップ後、マウスカーソルの色も選択した色に変化します

マウスカーソルがLEDアイコンの形の状態で、マルチカラーマトリクスの
LEDを光らせたい点を左クリックまたはタップします
選択した色にLEDの色が変わります

パターン作成が終了したら、右下の黄色いチェックマークを左クリックまたは
タップしパターンを決定します

パターンを保存しない場合は左下の黒い「X」マークを左クリックまたはタップして
終了します

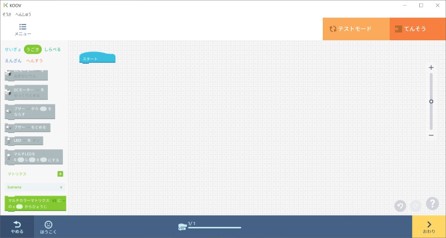

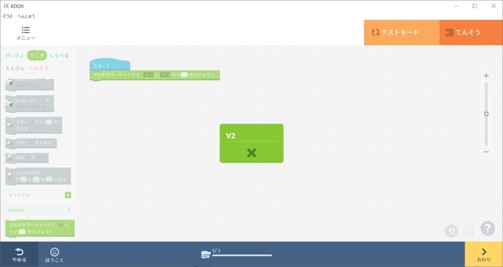

パターンが作成されると、左パレットにパターン名と
「マルチカラーマトリクス--に--の X ○ からひょうじ」ブロックが表示されます

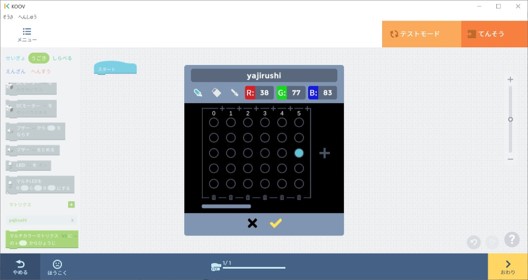

新規作成時点ではパターンの列は 0～4 の５列ですが、追加することができます
＊列の上限は200列までです

列の右に新しい列を追加する方法
モーダル中央右の「＋」アイコンを左クリックまたはタップすると右側に
１列追加されます

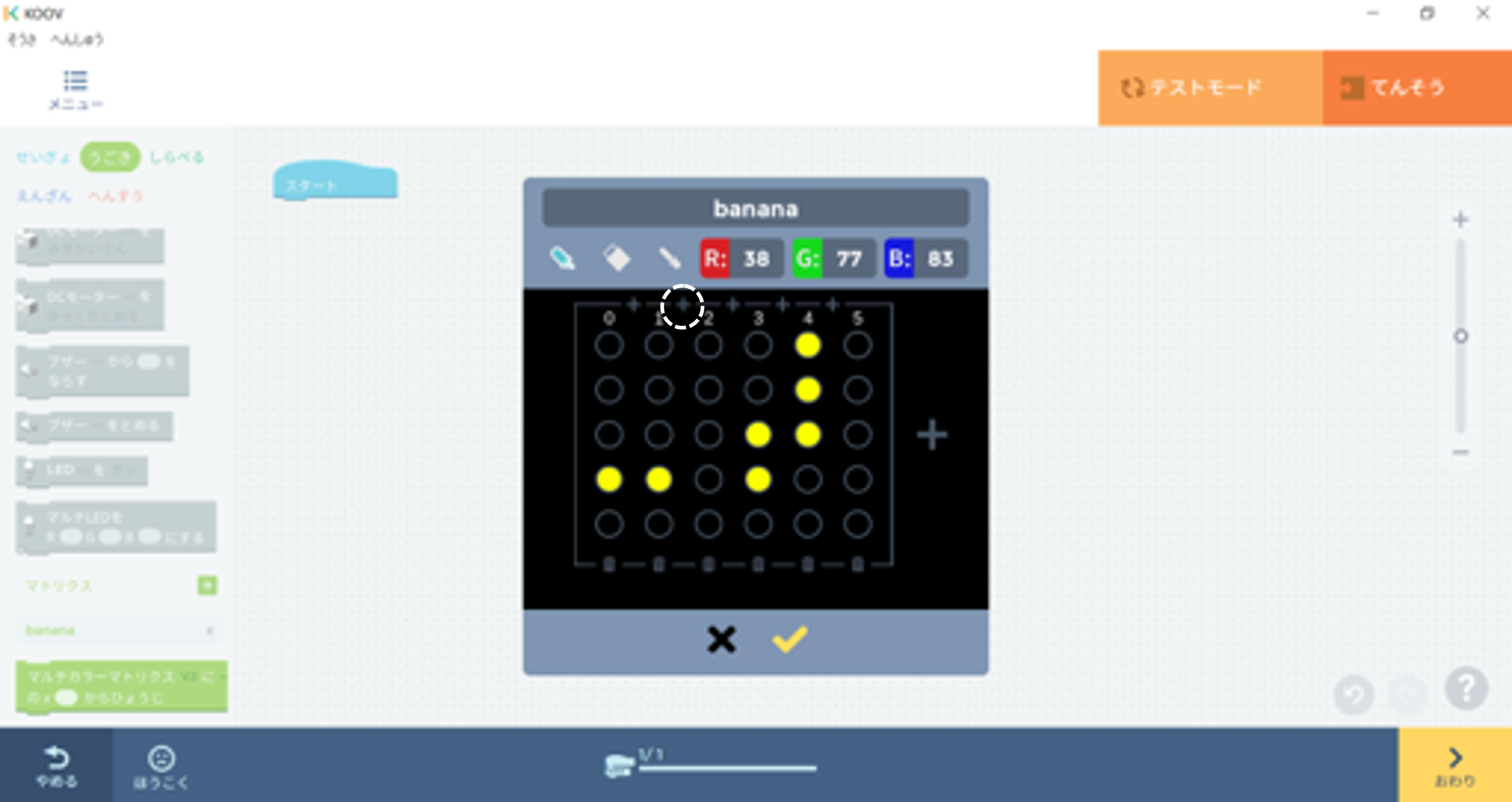

列の間に新しい列を追加する方法
列数を示す数字と数字の間の「＋」アイコンを左クリックまたはタップすると
間に１列追加されます

列を削除する方法
削除したい列下段の「ゴミ箱」アイコンを左クリックまたはタップすると
間に１列削除されます
プログラム方法

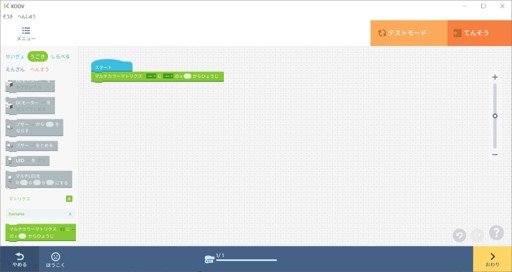

左パレットから「マルチカラーマトリクス--に--の X ○ からひょうじ」
ブロックを選び、プログラムリアにドラッグします

一番左の「--」を左クリックまたはタップし、せつぞくポートを選択します

中央の「--」を左クリックまたはタップし、パターンを選択します

左側の「〇」を左クリックまたはタップし、表示を開始する列を指定します

＊「〇びょうまつ」ブロックを使わない場合でも、マルチカラーマトリクスは
光り続けます
マルチカラーマトリクスのパターンを削除する
左パレットのパターン名の右側の「X」ボタンを左クリックまたはタップします
マルチカラーマトリクスのパターンを編集する
左パレットのパターン名を左クリックまたはタップすると、モーダルが開き
編集できるようになります

光っているLEDを光らないようにする

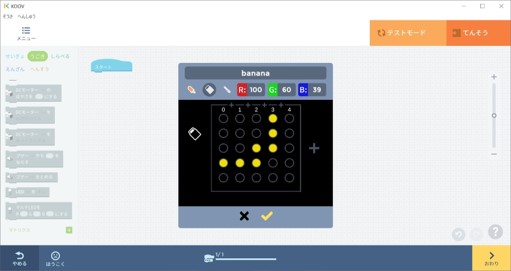

左上の消しゴムのアイコンを左クリックまたはタップします

マウスカーソルが消しゴムの形に変わるので、消したいLEDを左クリック
またはタップします

編集を反映させる場合にはチェックマークを、反映させずに終わる場合には
「X」ボタンを左クリックまたはタップします
すでに光っているLEDと同じ色を選択する左上のスポイトのアイコンを
左クリックまたはタップします

マウスカーソルがスポイトの形に変わるので、元の色となるLEDを左クリック
またはタップします

マウスカーソルがスポイトから選んだ色のLEDに変わるので、光らせたいLEDを
左クリックまたはタップします

編集を反映させる場合にはチェックマークを、反映させずに終わる場合には
「X」ボタンを左クリックまたはタップします

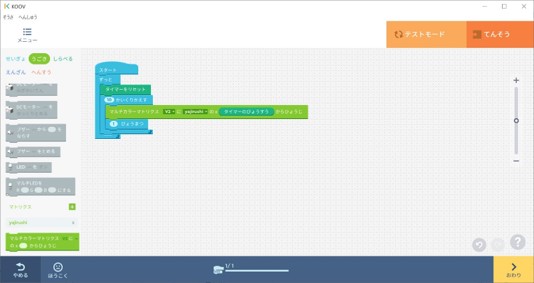

応用）パターンをスクロールさせる
ここではパターンが右から左に流れるように表示する方法について説明します
左矢印のパターンが右から左に流れるような例を紹介します

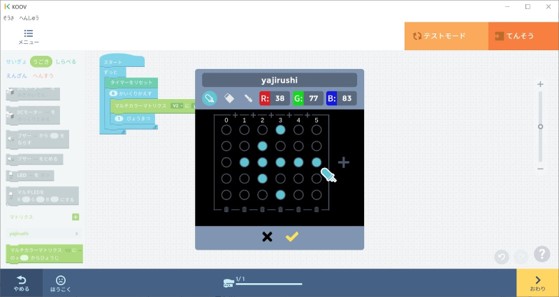

マルチカラーマトリクスのパターンを作成します

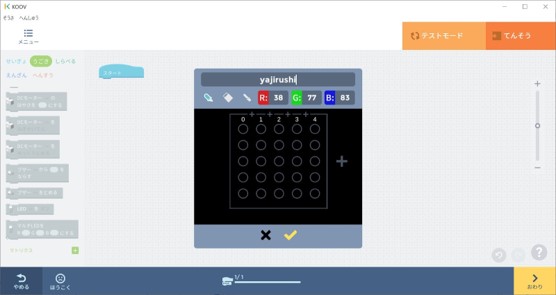

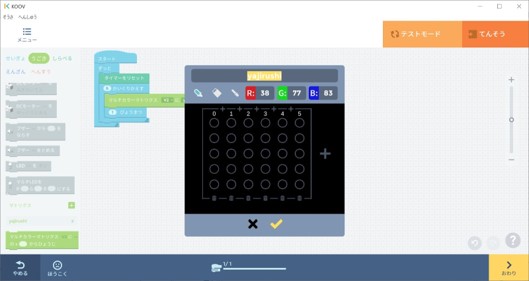

まず、「yajirushi」という名前のパターンを作成します
